Индикация позиции кромки полотна

Индикация позиции кромки полотна осуществляется в процентах или в виде абсолютных значений, в зависимости от модели и режима работы подключенной камеры CCD (CCDPro 5000/30000 или CCD CAM 100).

Камера CCDPro 5000/30000

В системах с камерой данной модели индикация позиции кромки полотна всегда осуществляется в процентах.

Индикация позиции кромки полотна в процентах
Относительная позиция кромки полотна в зависимости от величины области сканирования камеры

Индикация позиции кромки полотна в процентах

Относительная позиция кромки полотна
в зависимости от величины области сканирования камеры

Примеры:

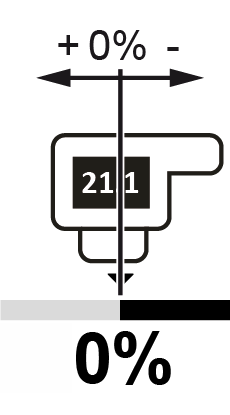

Позиция кромки = 0%	Позиция кромки = -46%

Кромка полотна находится в центре области сканирования камеры.	Кромка полотна находится в -46% от области сканирования камеры.

Камера CCD CAM 100

В системах с камерой данной модели индикация позиции кромки полотна может осуществляться как в процентах, так и в виде абсолютных значений, в зависимости от выбранного режим работы.

Режим работы	DIL-переключатели камеры CCD CAM 100			Индикация позиции кромки
Режим работы	S1.1	S1.2	S1.4	Индикация позиции кромки
CCDPro 30000	OFF	ON	—	Процентное значение Относительная позиция кромки полотна в зависимости от величины области сканирования камеры
CCDPro 5000	ON	OFF	—
CCD CAM 100	OFF	OFF	OFF
CCD CAM 100	OFF	OFF	ON	Абсолютное значение Абсолютная позиция кромки полотна в области сканирования камеры

Примеры:

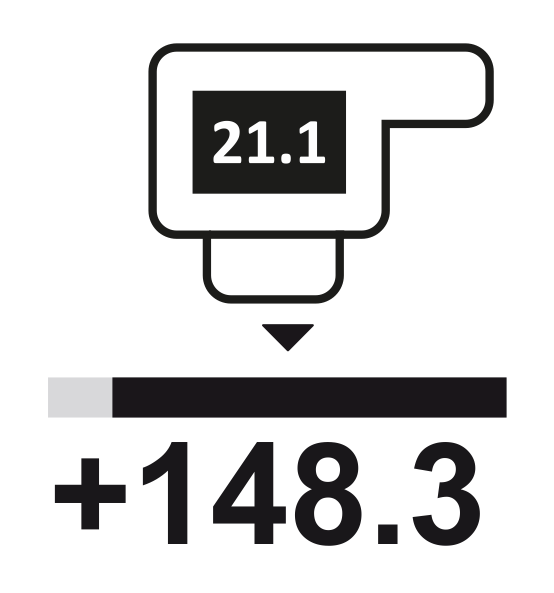

Позиция кромки = 0	Позиция кромки = +148,3

Кромка полотна находится в центре области сканирования камеры.	Расстояние от кромки полотна до центра области сканирования камеры составляет 148,3 мм.
