Рабочая индикация сервопривода
Индикация рабочего состояния для сервопривода появляется только в том случае, если к регулятору подключен сервопривод с обратным сигналом положения или датчик центровки (см. OMG 4, OMG 8, CK 37).
Индикация рабочего состояния сервопривода |
|---|
|

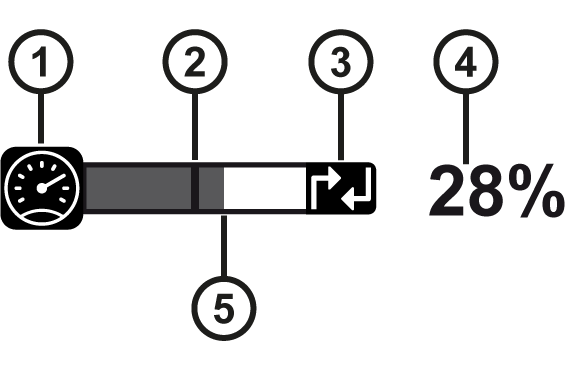

① | Символ спидометра показывает, что зависимое от скорости регулирование включено. |
② | Черная линия обозначает нулевую позицию сервопривода. |
③ | Символ показывает, что включено регулирование положения для сервопривода. |
④ | Значение показывает положение сервопривода относительно конечных положений. |
⑤ | Серая полоса обозначает текущую позицию сервопривода. |
Нормированная индикация позиции сервопривода

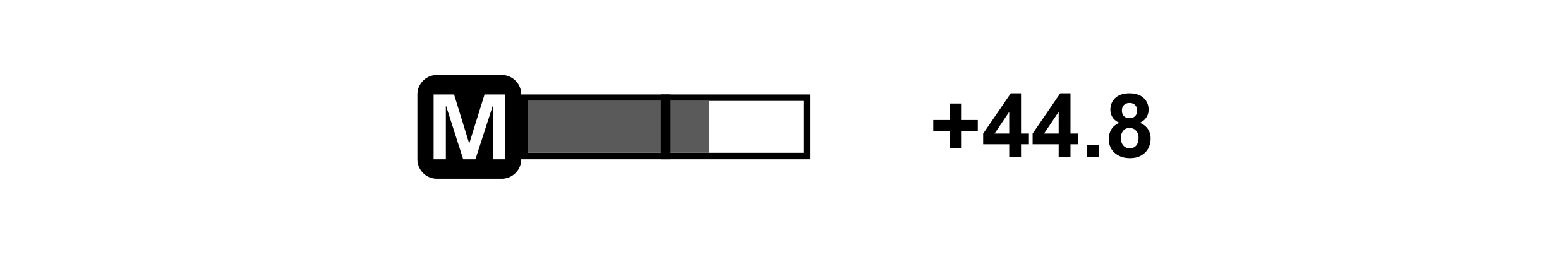

В сервоприводах с обратным сигналом положения можно активировать индикацию позиции сервопривода в установочном меню «Сервопривод». При активированной нормированной индикации позиция сервопривода отображается в блоке индикации рабочего состояния в виде абсолютного значения в [мм] или [дюймах].
Порядок действий при вводе в эксплуатацию нормированной индикации приведен в Инструкции по монтажу и вводу в эксплуатацию ekr 500 digital Unit Touch, документ № MD.497.
