Bedientastatur montieren

HINWEIS
Schäden an Anlage durch Bohrstaub und lose Teile!

Bohrstaub, Splitter und lose Teile können Maschine beschädigen.

  • ▶Vor Bohr- oder Montagearbeiten betreffende Bereiche der Maschine mit Folie oder Pappe abdecken.
  • ▶Nach Montagearbeiten festen Sitz der Schrauben prüfen.

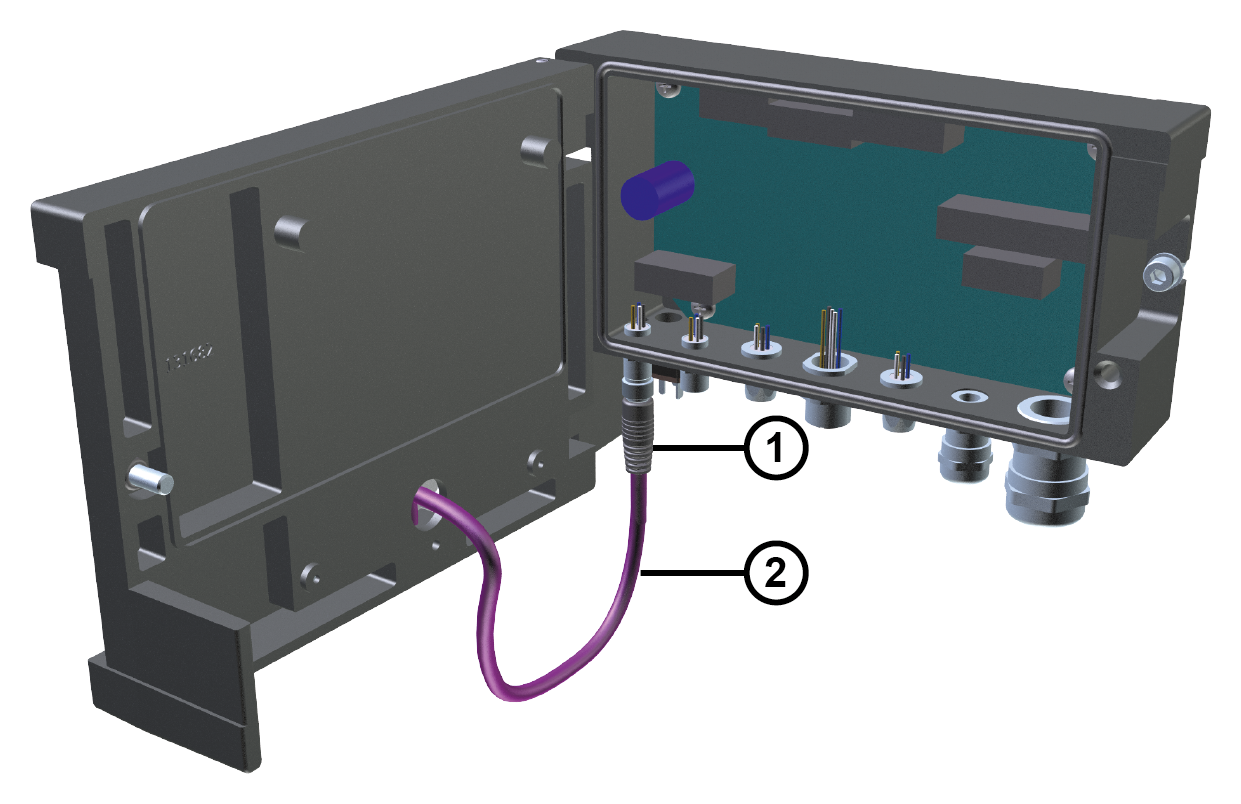

  1. Stecker ① des Anschlusskabels ② der Bedientastatur am Regelgerät abziehen.

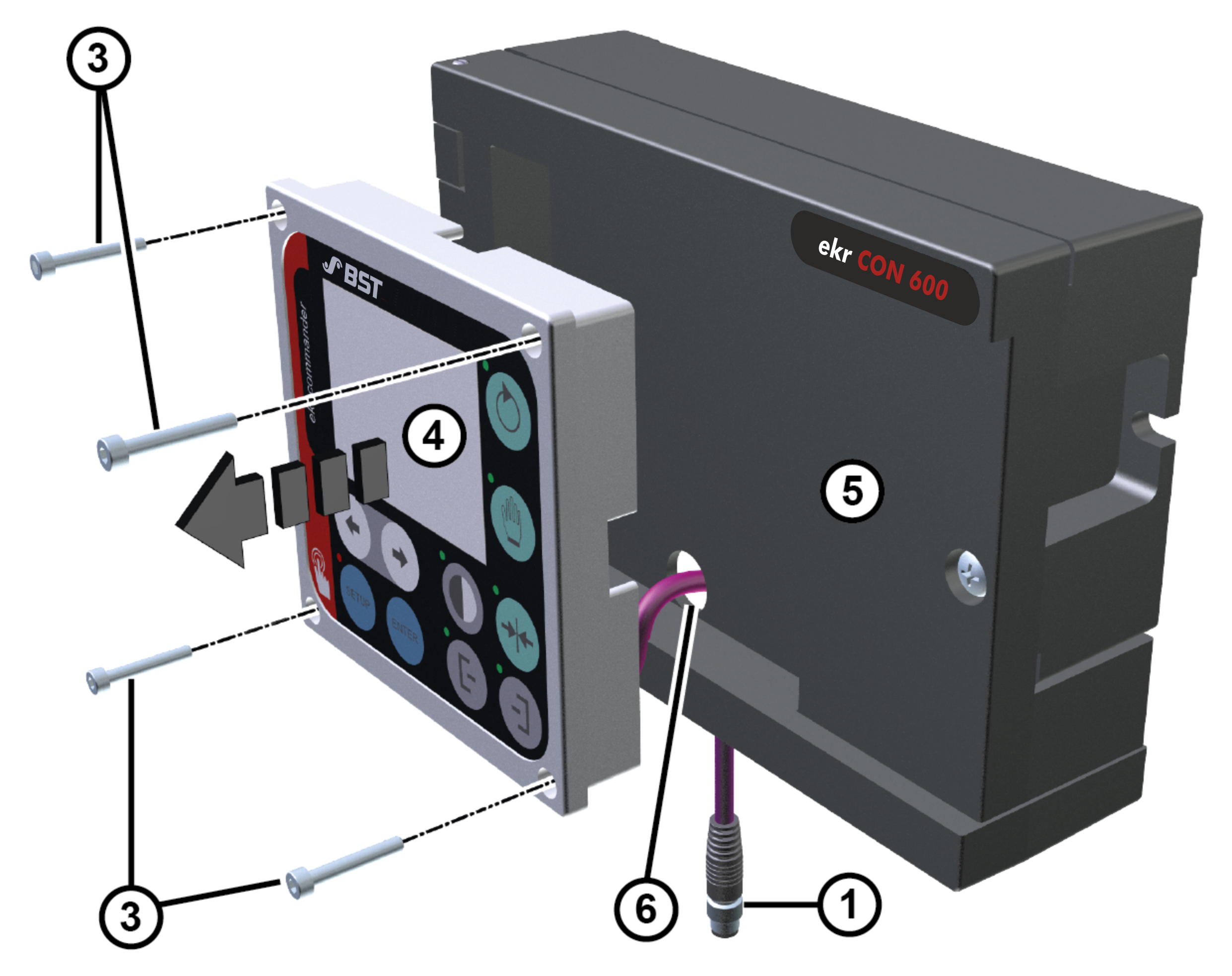

  1. Die vier Befestigungsschrauben ③ der Bedientastatur ④ herausdrehen und aufbewahren. Die Schrauben werden für die Wandmontage der Bedientastatur benötigt.
  1. Bedientastatur ④ nach vorn vom Regelgerät ⑤ abziehen. Anschlusskabel mit Stecker ① dabei vorsichtig durch die Bohrung ⑥ im Gehäuse des Regelgerätes führen.

  1. Gewindebohrungen M3 gemäß Befestigungsbohrbild einbringen (siehe Befestigungsbohrbild).

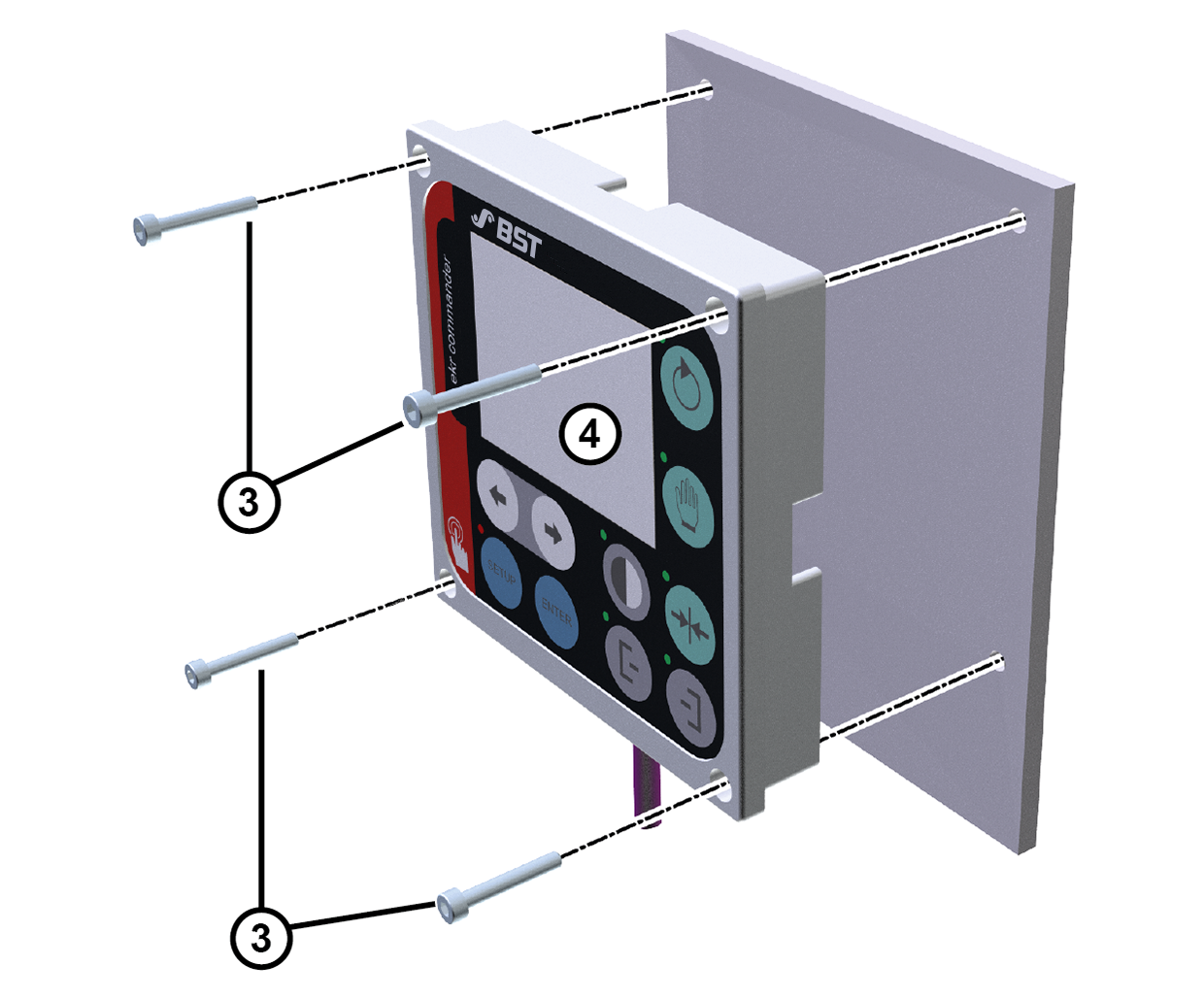

  1. Bedientastatur ④ mit vier Schrauben M3 ③ anschrauben. Hierzu können Sie die vier Innensechskantschrauben verwenden, mit denen die Bedientastatur bei Auslieferung am Regelgerät befestigt ist.
  1. Für den Anschluss der Bedientastatur an das Regelgerät die optionale Kabelverlängerung einsetzen (siehe Kabelverlängerung).
  1. Stecker der Kabelverlängerung in Buchse X100 am Regelgerät einstecken.
