Bedientastatur montieren

HINWEIS
Schäden an Anlage durch Bohrstaub und lose Teile!

Bohrstaub, Splitter und lose Teile können Maschine beschädigen.

  • ▶Vor Bohr- oder Montagearbeiten betreffende Bereiche der Maschine mit Folie oder Pappe abdecken.
  • ▶Nach Montagearbeiten festen Sitz der Schrauben prüfen.
Für den Pulteinbau der Bedientastatur benötigen Sie den optionalen Befestigungssatz (Bestellnummer 133 459).

  1. Stecker ① des Anschlusskabels ② der Bedientastatur am Regelgerät abziehen.

  1. Die vier Befestigungsschrauben ③ der Bedientastatur ④ herausdrehen und aufbewahren. Die Schrauben werden für die Wandmontage der Bedientastatur benötigt.
  1. Bedientastatur ④ nach vorn vom Regelgerät ⑤ abziehen. Anschlusskabel mit Stecker ① dabei vorsichtig durch die Bohrung ⑥ im Gehäuse des Regelgerätes führen.
  1. Einbauausschnitt einbringen (siehe Einbauausschnitt).

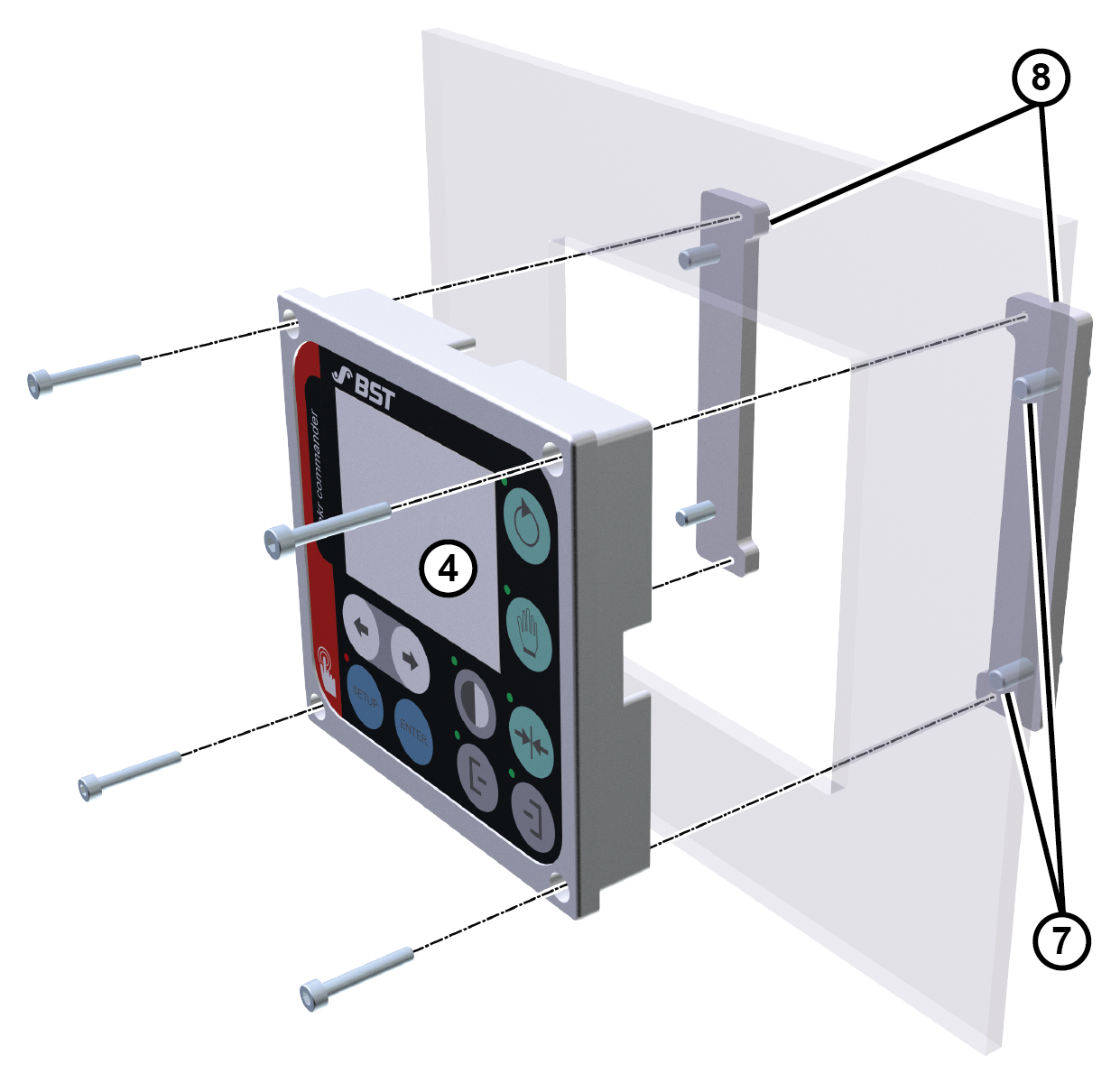

  1. Bedientastatur ④ vorsichtig in den Einbauausschnitt schieben.
  1. Die beiden Befestigungslaschen ⑧ (Bestandteil des Befestigungssatzes) mit jeweils zwei Schrauben auf der Rückseite der Bedientastatur ④ anschrauben. Hierzu können Sie die vier Innensechskant-Schrauben verwenden, mit denen die Bedientastatur bei Auslieferung am Regelgerät befestigt ist.

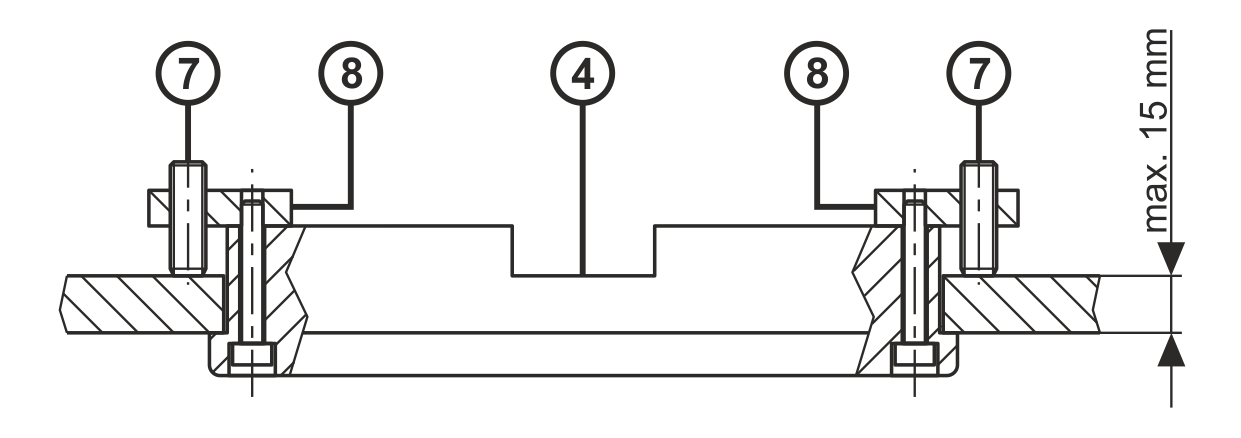

Draufsicht Pulteinbau
  1. Die vier Gewindestifte ⑦ in die Befestigungslaschen ⑧ hineindrehen, bis ein fester Halt der Bedientastatur ④ gewährleistet ist.
  1. Für den Anschluss der Bedientastatur an das Regelgerät die optionale Kabelverlängerung einsetzen (siehe Kabelverlängerung).
  1. Stecker der Kabelverlängerung in Buchse X100 am Regelgerät einstecken.
