Bei der Inbetriebnahme müssen Sie die Wirkrichtung der Pfeiltasten zur Positionierung des Sensorschlittens prüfen. Abhängig von der Einbauposition der Positioniereinheit kann es erforderlich sein, die Wirkrichtung der Pfeiltasten der Bedientastatur ekr commander umzukehren.
Wirkrichtung der Pfeiltasten prüfen
WARNUNG
Quetschgefahr durch motorisches Verfahren der Sensorschlitten!
Körperteile können gequetscht, geschert oder gestoßen werden.
▶Niemals in den Verfahrbereich der Sensorschlitten greifen.
▶Vor Einrichten/Betrieb sicherstellen, dass sich keine Personen im Verfahrbereich der Sensorschlitten aufhalten.
Die Bedienung der Positioniereinheit erfolgt mit Hilfe eines speziellen Menüs, das von der Betriebsanzeige aus über die Wischfunktion erreichbar ist.
»Das Menü Positioniereinheit ist im Setup-Menü für die konfigurierbaren Anzeigen und Einstellmenüs aktiviert.
»Im Display wird die Betriebsanzeige angezeigt.
»Der Sensorschlitten befindet sich in der Mitte seines Verfahrbereiches (nicht in einer seiner äußeren Endpositionen).

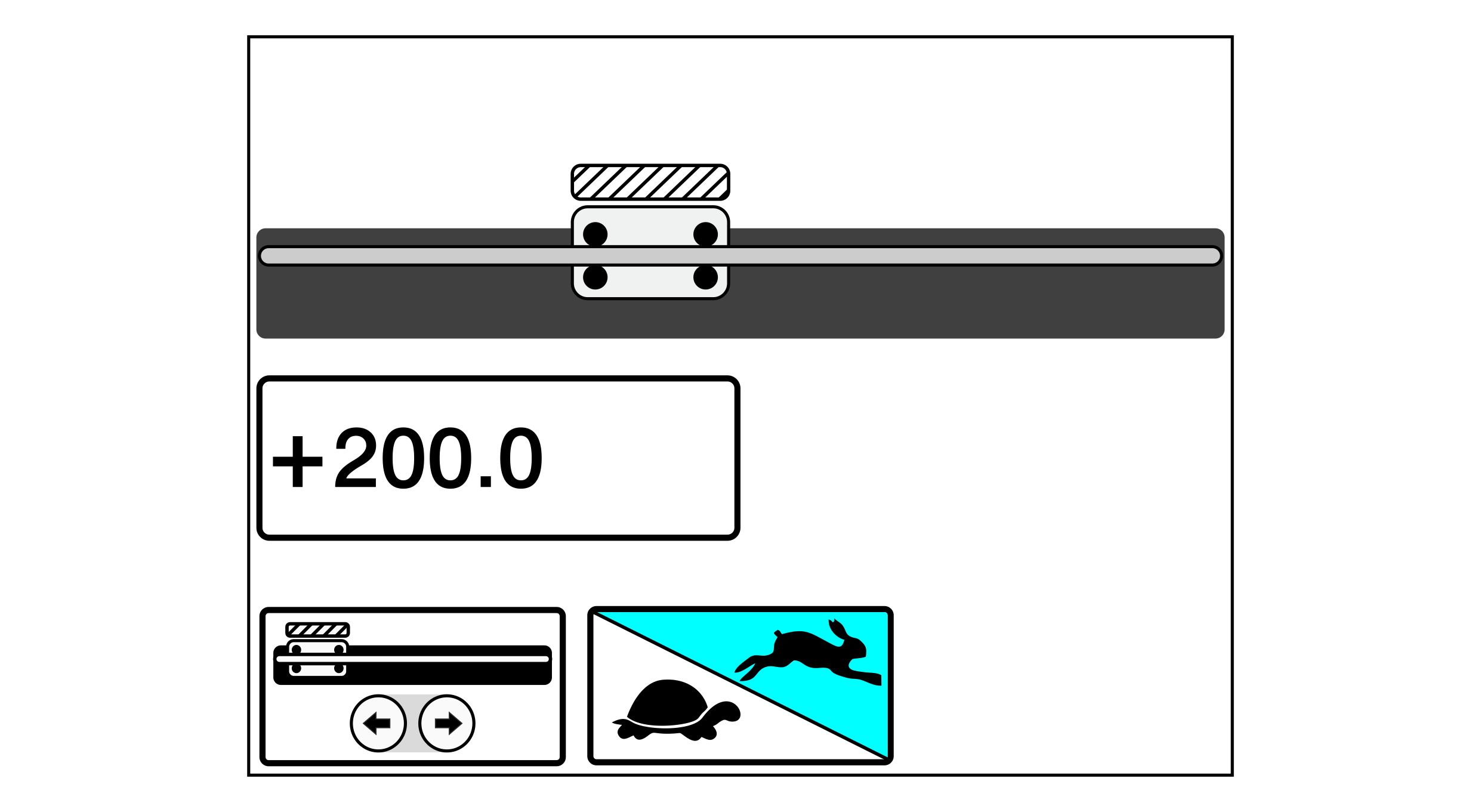

Das Menü Positioniereinheit durch Wischen auf dem Touchscreen aufrufen.

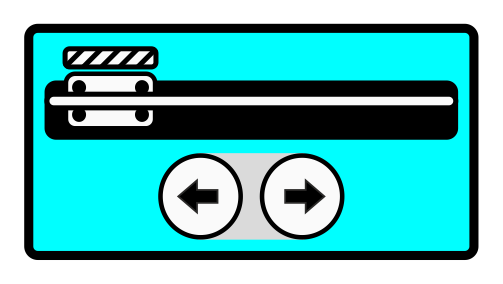

Positionierung des Sensorschlittens über die Pfeiltasten der Bedientastatur ekr commander durch Antippen des entsprechenden Buttons einschalten.
Im eingeschalteten Zustand wird der Button mit blauem Hintergrund angezeigt.
Pfeiltaste links oder rechts drücken und Sensorschlitten beobachten.
Der Sensorschlitten muss sich in die gewünschte Richtung (nach links oder rechts) bewegen.
Bewegt sich der Sensorschlitten in die entgegengesetzte Richtung, müssen Sie die Wirkrichtung der Pfeiltasten für die ausgewählte Positioniereinheit umkehren.
Wirkrichtung der Pfeiltasten umkehren

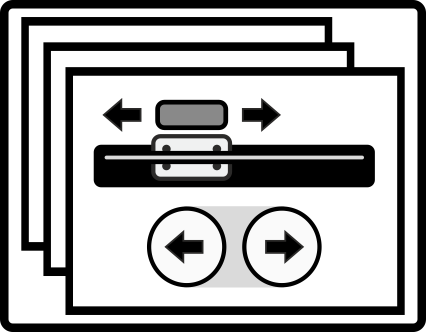

Einstellmenü Positioniereinheit im Setup-Menü aufrufen (siehe Einstellmenü aufrufen).
Im Display erscheint das Einstellmenü für die Positioniereinheit.

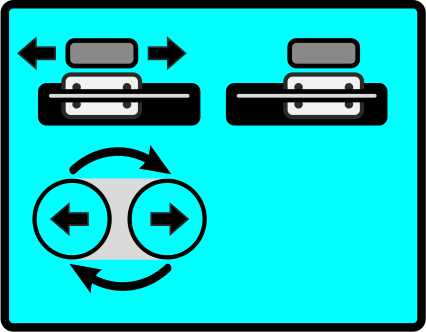

Wirkrichtung der Pfeiltasten für die ausgewählte Positioniereinheit durch Antippen des entsprechenden Buttons umkehren.
Bei aktivierter Wirkrichtungsumkehr wird der Button mit einem blauen Hintergrund angezeigt.
