Attivazione dell'oscillazione in funzione della velocità

L'attivazione dell'oscillazione in funzione della velocità e la definizione della soglia iniziale vengono eseguiti nel menu di impostazione per l'oscillazione.

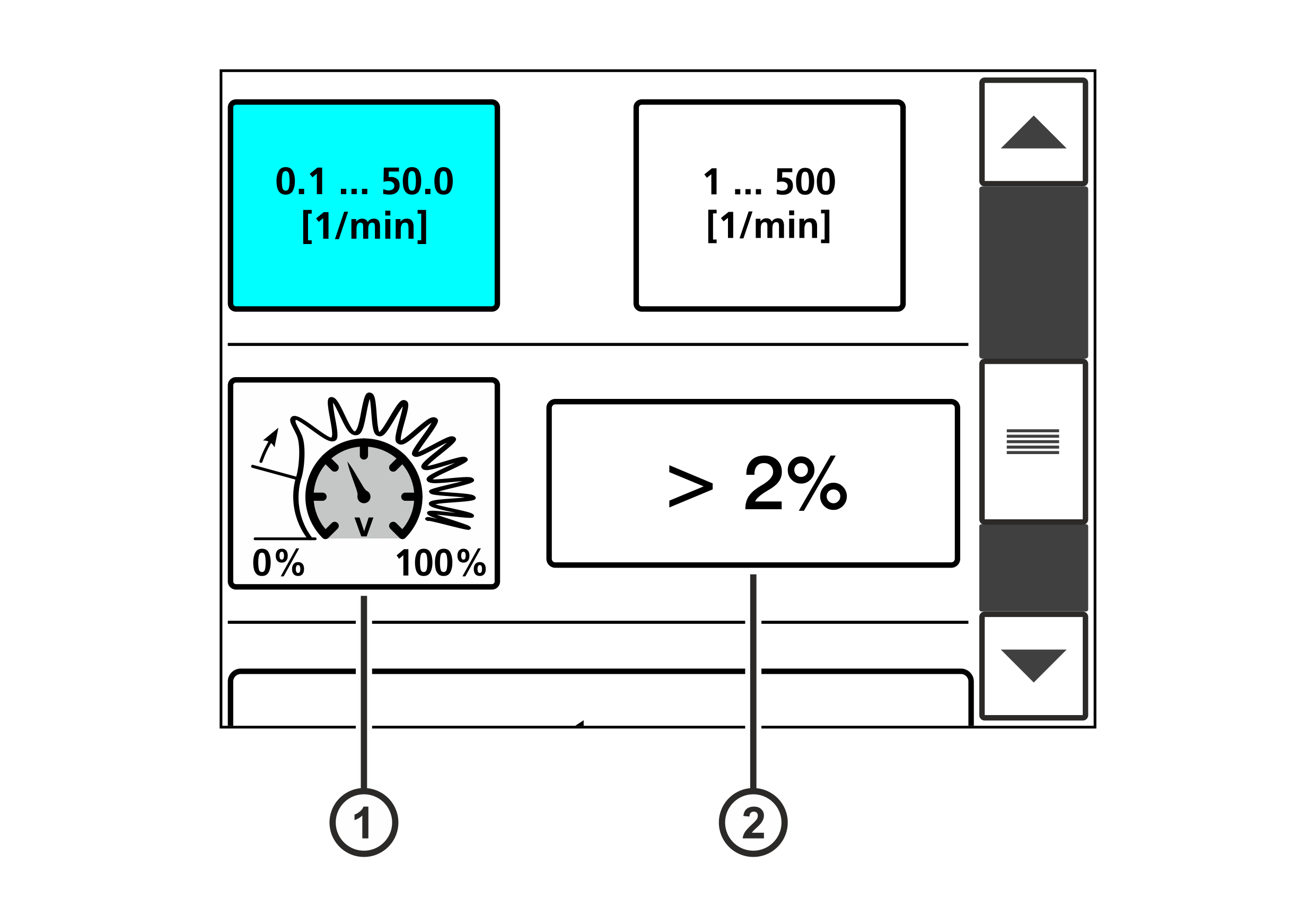

Menu di impostazione oscillazione

①

Attivare/disattivare oscillazione in funzione della velocità

②

Definire la soglia iniziale

Con il valore percentuale nel campo di immissione ② si definisce il livello segnale del segnale della velocità dal quale ha inizio l'oscillazione (soglia iniziale). Se il livello del segnale della velocità è inferiore alla percentuale impostata, non ha luogo alcuna oscillazione. In questo modo, si evita che il nastro di materiale oscilli già con velocità della macchina bassa. Durante l'utilizzo di un generatore tachimetro, che per motivi tecnici emette anche un segnale di velocità (ad es. in presenza di un errore di offset) anche con macchina ferma (velocità nastro = 0), la soglia iniziale consente di evitare che abbia luogo un'oscillazione con macchina di produzione ferma. L'immissione della soglia iniziale viene eseguita come percentuale del livello del segnale con velocità della macchina massima.

Esempio

Segnale velocità alla velocità massima della macchina

10.000 mV

Soglia iniziale impostata

> 2%

Segnale della velocità, a partire dal quale ha inizio l'oscillazione

> 10.000 mV x 0,02 = 200 mV

Definire la soglia iniziale e attivare l'oscillazione in funzione della velocità

WARNUNG
Pericolo di morte a causa di movimenti dell'attuatore.

Con l'oscillazione attivata, l'attuatore effettua autonomamente i movimenti di regolazione. Parti del corpo possono essere schiacciate, tagliate o colpite.

  • ▶Accertarsi che non sostino persone nell'area di rotazione o spostamento di componenti della macchina che vengono posizionati dall'attuatore.
  1. Attivare il menu di impostazione Oscillazione nel menu Setup (vedere Richiamo del menu Setup).
  • Sul display compare il menu d'impostazione per l'oscillazione.
  1. Immettere la percentuale desiderata per la soglia iniziale nel campo di immissione (nell'esempio >2%).
  1. Attivare l'oscillazione in funzione della velocità toccando il pulsante a lato.
  • Nello stato inserito, il pulsante viene visualizzato con sfondo blu.
  1. Confermare l'impostazione premendo il pulsante .
  • Il menu di impostazione viene chiuso.
  • Sul display compare il menu Setup.
