Включение зависимой от скорости осцилляции

Включение зависимой от скорости осцилляции и задание пускового порога производят в меню настроек осцилляции.

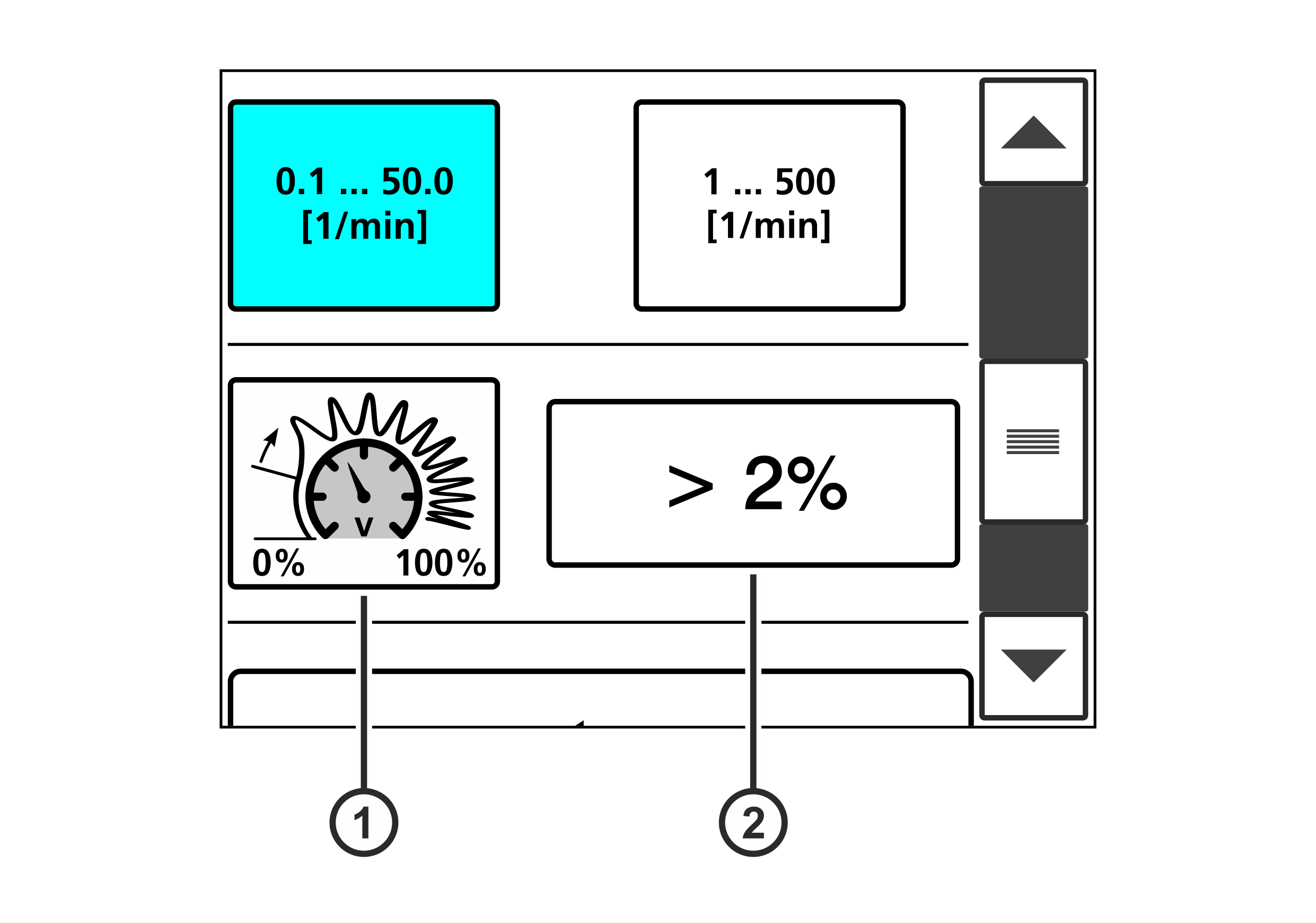

Меню настроек осцилляции

①

Включение/ выключение зависимой от скорости осцилляции

②

Задание пускового порога

Уровень сигнала скорости, начиная с которого включается функция осцилляции (пусковой порог) задают в процентном виде в поле ввода ②. Если уровень сигнала скорости ниже данного значения, то функция осцилляции не работает. Благодаря этому исключается осцилляция полотна материала на низкой скорости машины. При использовании тахогенератора, который из-за своих технических особенностей выдает сигнал скорости (например, при ошибке смещения) даже при остановленной машине (скорость хода полотна = 0), пусковой порог предотвращает осцилляцию при остановленной производственной машине. Пусковой порог представляет собой процентный уровень сигнала от такового при максимальной скорости машины.

Пример

Сигнал скорости при максимальной скорости машины

10.000 мВ

Заданный пусковой порог

> 2%

Скорость, при которой начинается осцилляция

> 10.000 мВ x 0,02 = 200 мВ

Задание пускового порога и включение зависимой от скорости осцилляции

WARNUNG
Опасность для жизни из-за перемещений сервопривода!

При включенной функции осцилляции выполняются автоматические перемещения сервопривода. Опасность зажатия, отрезания или ушиба частей тела.

  • ▶Убедиться в отсутствии людей в области поворота или перемещения компонентов машины, перемещаемых сервоприводом.
  1. Активировать настроечное меню Осцилляция в установочном меню (см. Вызов установочного меню).
  • На дисплее открывается меню настройки функции осцилляции.

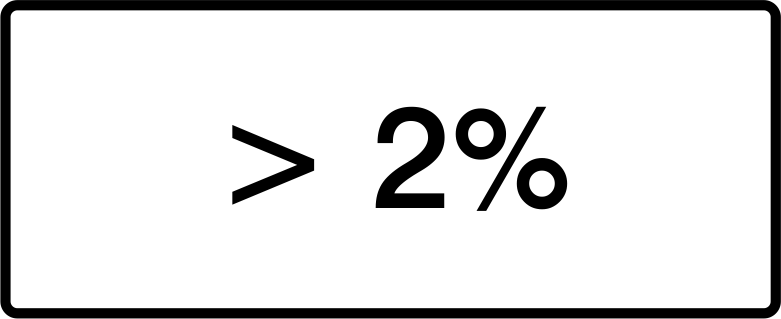

  1. Ввести в поле ввода процентное значение пускового порога (в примере >2%).

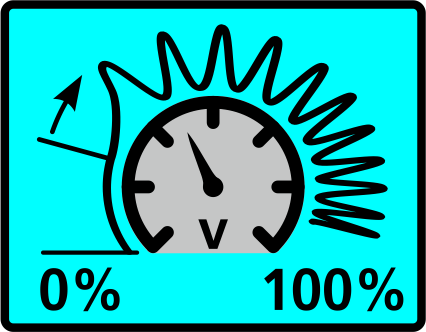

  1. Включить зависимую от скорости осцилляцию данной кнопкой.
  • Во включенном состоянии кнопка отображается с голубым фоном.
  1. Подтвердить настройку нажатием кнопки .
  • Настроечное меню закроется.
  • На дисплее появляется установочное меню.
